Ein kompakter, hochpräziser und leiser 3D-Drucker
Dieser 3D-Drucker baut auf einem Raumportal auf und ist sehr präzise, leise und wartungsarm
Hardware Preis:
Präzision
0,1
mm
Bauweise
DIY
ROI
2
Monate
Es gibt viele Anforderungen an 3D Drucker. Vor allem, wenn Sie am Arbeitsplatz verwendet werden sollen. Die Firma Protoworx UG hat sich diesen Herausforderungen gestellt und einen kompakten, leisen und präzisen 3D Drucker entwickelt.

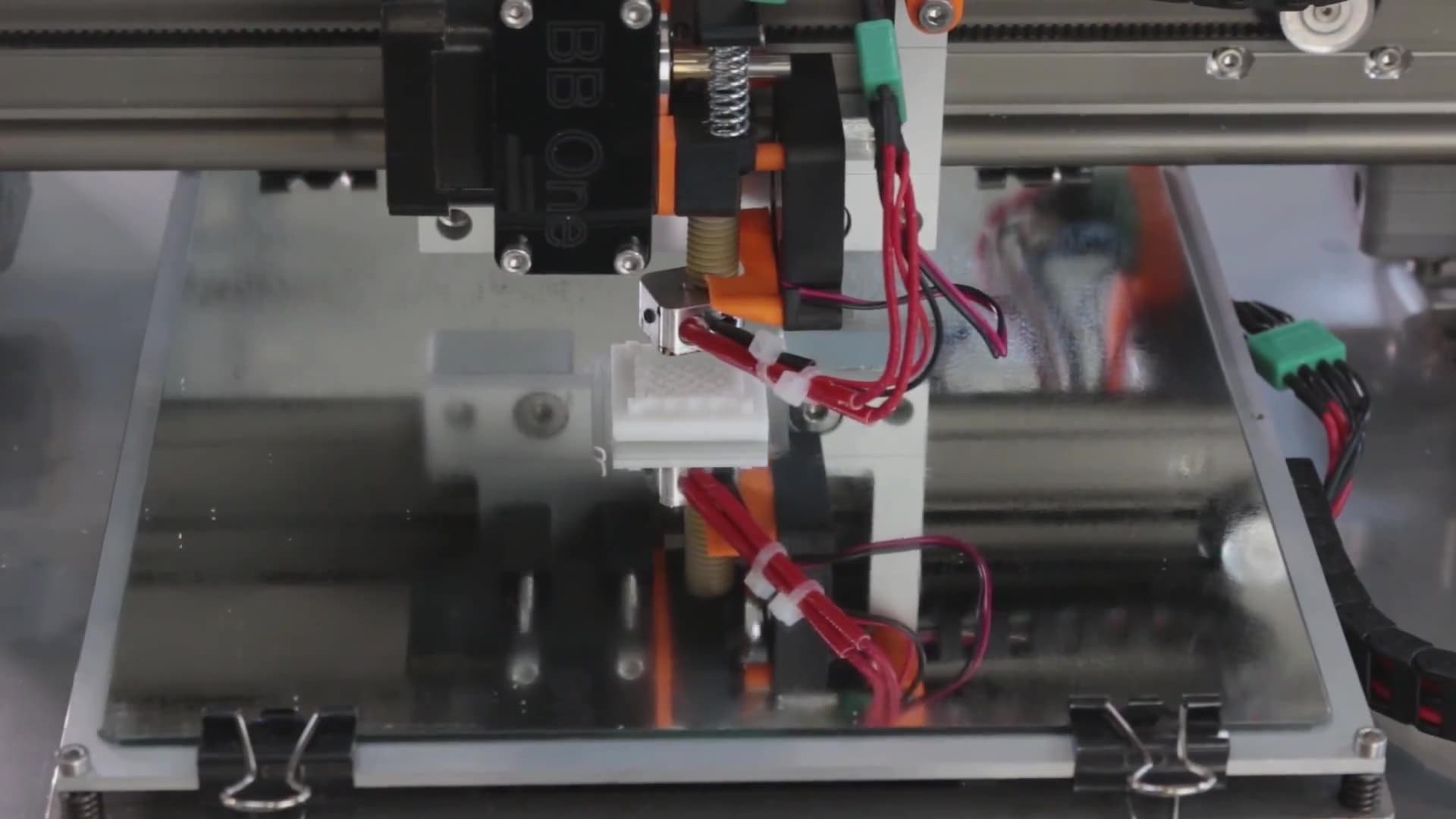

Der Bauraum des Gerätes beträgt 120mm x 100mm x ca. 120mm (B/T/H). Durch ein perfektes Zusammenspiel von Elektronik und Mechanik ist eine Auflösung von 1.280 Schritte pro Millimeter auf X und Y sowie bis zu 64.000 Schritte pro Millimeter auf der Z-Achse möglich. Das eigens entwickelte Merlin Mini Hotend wiegt lediglich 4,6g und kann mit einem Düsendurchmesser von 0,2mm genutzt werden. Der Drucker kann herstellerunabhängig nahezu alle gängigen Kunststofffilamente verarbeiten.

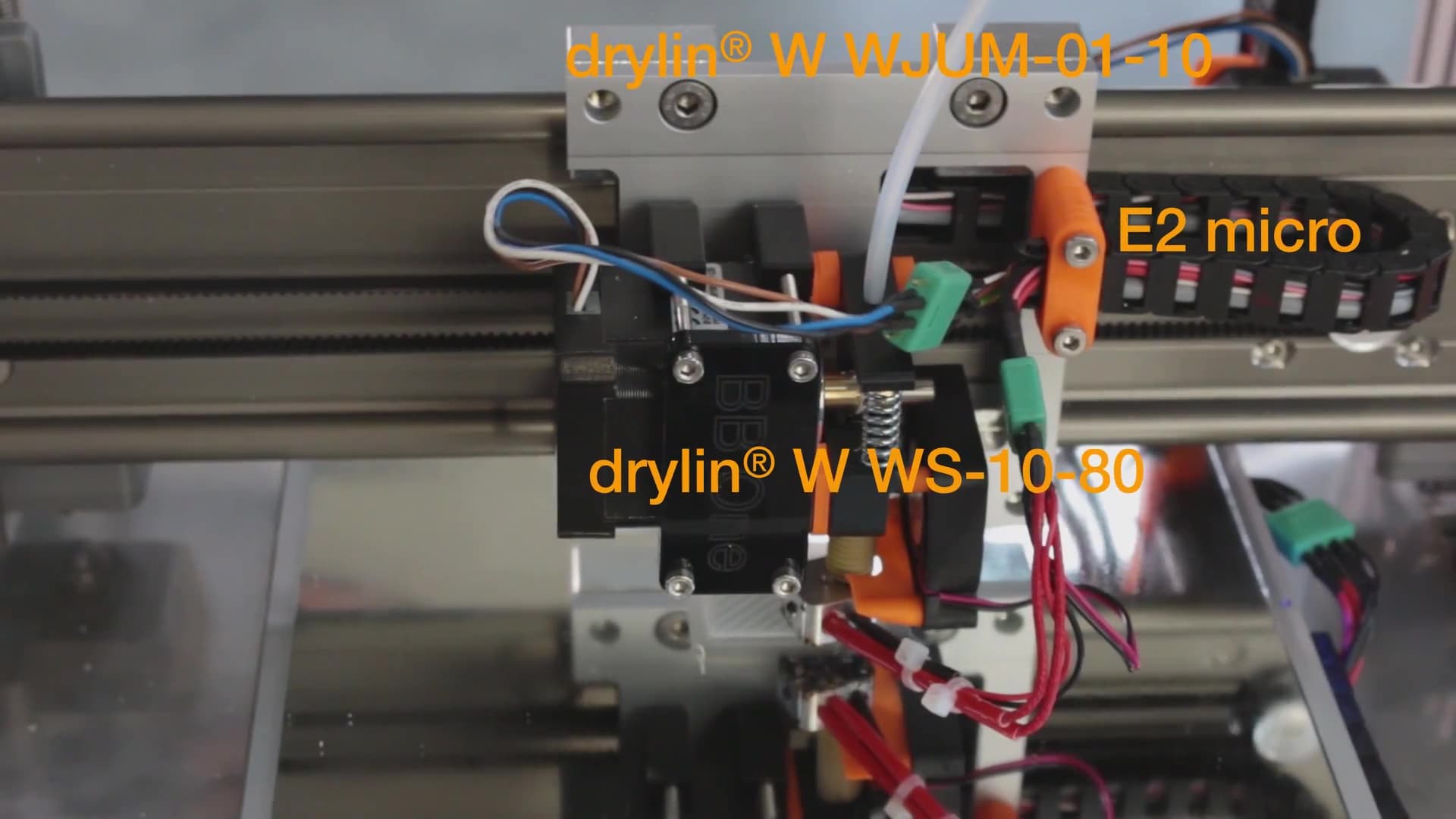

Es handelt sich um einen kompakten, portablen hochpräzisen FDM (Fused Deposition Modeling) 3D-Drucker. Das Gerät basiert auf einem kartesischen Roboter von igus. Der 3D-Drucker fertigt durch schichtweises Verschmelzen von Kunststoff ein Werkstück. Ziel war es einen 3D-Drucker zu entwickeln, der kleine Werkstücke hochpräzise und schnell bei gleichzeitig niedrigem Anschaffungspreis fertigen kann. Um hochpräzises 3D-Drucken zu ermöglichen, sind spielfreie Linearbewegungen der Achsen notwendig. Durch die Verwendung des Raumportals von igus mit seinen drylin Schienen und Lagergehäusen mit entsprechenden Lagerfolien konnte eine spielfreie Führung der Achsen erreicht werden, die auch langandauernden, schnellen Belastungen und Bewegungen problemlos standhält und somit einen schnellen, hochpräzisen 3D-Druck ermöglicht. Auch die Flachbandkabel am Heizbett und am Extruder sind ständig diesen Bewegungen ausgesetzt und müssen dementsprechend möglichst Belastungsarm geführt werden. Die Flachbandkabel konnten durch die Verwendung der igus Energieketten schonend geführt werden. Somit werden Kabelbrüche verhindert und der Verschleiß der Kabel auf ein Minimum reduziert
Des Weiteren arbeitet der 3D-Drucker auf Basis des Raumportals nahezu geräuschlos, was eine Nutzung des Geräts im direkten Arbeitsumfeld z.B. auf dem Schreibtisch möglich macht.
